Positionnement des originaux (Numérisation à partir d'un ordinateur)

Cette section explique comment placer des documents originaux sur la vitre ou CAD (chargeur automatique de documents) pour numériser. Si les éléments ne sont pas placés de manière appropriée, ils risquent de ne pas être correctement numérisés.

Important

  • Lors du chargement d'un original sur la vitre d'exposition, veillez à respecter les consignes suivantes. Le non-respect des consignes suivantes peut provoquer un dysfonctionnement du scanner ou casser la vitre d'exposition.

    • Ne placez pas d'objets de plus de 2,0 kg (4,4 livre) sur la vitre d'exposition.
    • N'exercez pas de pression supérieure à 2,0 kg (4,4 livre) sur la vitre d'exposition, en appuyant sur l'original, par exemple.
  • Fermez le capot du scanner avant de lancer la numérisation.
  • Lorsque vous ouvrez ou fermez le capot du scanner, ne touchez pas les boutons du panneau de contrôle ni l'écran LCD (affichage à cristaux liquides). Cela pourrait entraîner un dysfonctionnement.

Mise en place d'éléments (Vitre)

Placez les éléments comme indiqué ci-après pour permettre au scanner de détecter automatiquement le type et le format de l'élément.

Important

  • Lorsque vous effectuez une numérisation en spécifiant le format papier dans IJ Scan Utility ou ScanGear (pilote du scanner), alignez un des angles supérieurs de l'élément sur l'angle de la vitre au niveau de la flèche (repère d'alignement).
  • Les photos qui ont été découpées selon des contours irréguliers et les éléments dont la taille est inférieure à 3 cm (1,2 pouce) carrés ne peuvent pas être découpés précisément lors de la numérisation.
  • La numérisation des étiquettes de disques réfléchissantes risque d'être incorrecte.
Photos, cartes postales, cartes de visite et BD/DVD/CD Magazines, journaux et documents
figure : Numériser des photos, des cartes postales, des cartes de visite ou des BD/DVD/CD

Élément unique :

Placez l'élément face vers le bas sur la vitre en laissant un espace d'au moins 1 cm (0,4 pouce) entre les bords (la zone à rayures diagonales) de la vitre et l'élément. Les parties du document placées sur la zone à rayures diagonales ne peuvent pas être numérisées.

figure : Placer un élément unique

Important

  • Les éléments volumineux (par exemple les photos au format A4) qui ne peuvent pas être éloignés des bords/flèches (repère d'alignement) de la vitre peuvent être enregistrés au format PDF. Pour enregistrer sous un format autre que PDF, numérisez en précisant le format de données.

Plusieurs éléments :

Laissez un espace d'au moins 1 cm (0,4 pouce) entre les bords (la zone à rayures diagonales) de la vitre et les éléments, ainsi qu'entre les éléments. Les parties du document placées sur la zone à rayures diagonales ne peuvent pas être numérisées.

figure : Placer plusieurs éléments

: 1 cm (0,4 pouce) ou plus

Remarque

  • Placez jusqu'à 12 éléments.
  • La position des éléments inclinés (de 10 degrés ou moins) est corrigée automatiquement.
figure : Numériser des magazines, des journaux ou des documents

Placez l'élément face vers le bas sur la vitre et alignez un angle supérieur de l'élément sur l'angle de la vitre au niveau de la flèche (repère d'alignement). Les parties du document placées sur la zone à rayures diagonales ne peuvent pas être numérisées.

figure : Placer et aligner l'élément avec la flèche de la vitre

Important

  • Pour les parties dont certains éléments ne peuvent pas être numérisés, reportez-vous à la section Chargement des originaux.

Mise en place de documents (CAD (chargeur automatique de documents))

Important

  • Veillez à ce qu'aucun objet ne pénètre dans la fente d'éjection des documents. Cela peut provoquer des dommages.
  • Placez et alignez des documents de même taille lors de la numérisation de deux documents ou plus.
  • Pour les formats de document pris en charge lors de la numérisation à partir du CAD, reportez-vous à la section Originaux pris en charge.

Remarque

  • Pour numériser un document avec une qualité de numérisation optimale, placez-le sur la vitre d'exposition.

  1. Veillez à ce que tous les originaux aient été retirés de la vitre d'exposition.

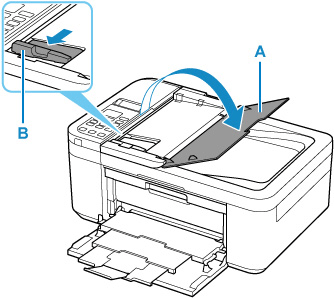

  2. Ouvrez le plateau destiné aux documents (A).

  3. Faites glisser complètement le guide du document (B).

  4. Chargez le document avec la face à numériser vers le haut dans le plateau destiné aux documents.

    Insérez le document jusqu'à ce qu'il s'arrête.

  5. Ajustez le guide du document selon la largeur du document.

    Ne faites pas glisser le guide du document avec trop de force contre le document. Cela pourrait provoquer des problèmes d'alimentation des documents.
